可通过同步辐射检测冷拉型刚的残余应力

来源:http://www.wxdxsteel.com/news/58.html  时间:2020-08-17

由于我国工业水平的水平的逐渐提升,人们对钢材的需求也越来越大,钢材市场逐渐扩大。冷拉型钢是制作轻型钢结构的首要资料,采用钢板或钢带冷弯成型制成。冷弯型钢除用于各种建筑结构外,还广泛用于车辆制作,农业制作等方面。冷拉型钢商品的基本特点有:形状规格多样性、高精角度。表面光滑、省材料等。冷拉型钢一般可以分为冷拉圆钢、冷拉方钢、冷拉扁钢等等。广泛应用于汽车行业、五金工具行业、机械加工制造业。

冷拉型钢是否存在有残余应力可以通过相应的方法来检测,主要有有损检测和无损检测,区别就是是否破坏试样,而具体的方法有很多种。比如盲孔法,它属于有损检测法,在有残余应力的冷拉型钢上钻一小孔,使孔的领域由于部分应力释放产生相应位移形变,经换算得到孔处原有应力。或者是X射线衍射法,主要是利用晶体X射线衍射的布拉格方程,依据晶体射峰的偏移方向和幅度来确定残余应力的性质和大小。这种属于无损检测,测试精度高。但仅能完成表层应力值测试。

冷拉型钢是否有残余应力也能通过同步辐射检测,利用电磁辐射所产生的波,在零件表面发生衍射判断原子间距发生的变化进而推导出残余应力。测定残余应力时可以选用不同晶面和测定不同深度,可开展空间分辨率高的参与应力无损测定和结合试验台开展某些原位实验,它的缺点是因使用多级加速器而占地面积大和投入成本高。

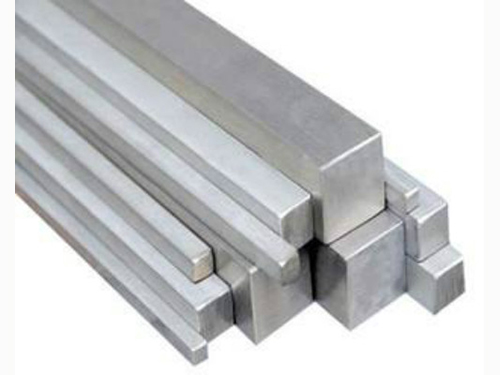

冷拉型钢

中子衍射和同步辐射一样,都是利用晶体衍射的布拉格方程来计算出应变再计算出冷拉型钢的残余应力,与其他方法比,种子衍射的穿透层较深,因此测定残余应力时应获得的是至少0.55mm的平均残余应力。这种检测方法的优点是可无损原位测定材料内部的残余应力,缺点是测定的数值是较大区域内的平均应力,对测定残余应力梯度分布,尤其是喷丸强化的残余应力分布很难准确测定,而且设备投入运行费用高。

通过上述内容可知,无损检测法和有损检测法的测试精度高,但仅能完成表层应力值测试。而中子衍射和同步辐射一样,都是利用晶体衍射的布拉格方程来计算出应变再计算出冷拉型钢的残余应力,优点是穿透层较深,缺点是设备投入运行费用较高。
